Versorgungsschächte und Leitungen sicher planen: Dieser Ratgeber zeigt, wie Sie Abmessungen, Fahrzeugverkehr, Schutzbereich und Befestigungsgrund systematisch miteinander abgleichen, ohne Verkehrswege, Betrieb oder Prüfpflichten aus dem Blick zu verlieren.
Medienleitungen und Schächte können bei einem Anfahrschaden weitreichende Betriebsausfälle auslösen. Ziel ist es, exponierte Kanten, Stützen und Bauteile gezielt gegen unbeabsichtigten Fahrzeugkontakt abzugrenzen. Der Schwerpunkt dieses Beitrags liegt darauf, Abmessungen, Fahrzeugverkehr, Schutzbereich und Befestigungsgrund systematisch miteinander abgleichen. Ein einzelnes Produkt ersetzt dabei weder die Gefährdungsbeurteilung noch eine fachgerechte Planung des gesamten Verkehrs- und Arbeitsbereichs.
Warum Versorgungsschächte und Leitungen gesondert betrachtet werden sollte
Die tatsächliche Belastung entsteht nicht allein durch die Größe eines Fahrzeugs. Fahrtrichtung, Geschwindigkeit, Last, Sicht, Schleppkurve, Untergrund und die Häufigkeit von Rangiermanövern wirken zusammen. L-, U- oder Winkelgeometrie wird nach Bauteilform, möglichen Anfahrrichtungen, benötigter Höhe und freiem Abstand ausgewählt. Deshalb sollte die Planung direkt am realen Einsatzort beginnen und nicht ausschließlich anhand eines Produktbildes erfolgen.
Für den Bereich Versorgungstechnik empfiehlt sich eine kurze Aufnahme des Ist-Zustands: Wo fahren Fahrzeuge, wo gehen Personen, welche Bauteile sind besonders schadenkritisch und welche Fläche muss für Bedienung, Wartung oder Rettung frei bleiben? Diese Angaben bilden die Grundlage für eine belastbare Auswahl.
Auswahlkriterien für die Praxis: die praktische Vorgehensweise
Für eine tragfähige Kaufentscheidung werden Bedarf und Einsatzgrenzen zuerst beschrieben. Beim Bereich Versorgungstechnik geht es nicht um das größtmögliche Produkt, sondern um eine Lösung, deren Geometrie, Befestigung und Position zum realen Risiko passen.
- Zu schützendes Objekt und kritische Seiten des Bereichs „Versorgungstechnik“ festlegen.
- Schwerstes regelmäßig eingesetztes Fahrzeug sowie typische Last erfassen.
- Anfahrrichtung, Schleppkurve und den kleinsten freien Abstand vermessen.
- Erforderliche Schutzbreite und sinnvolle Höhe aus der Kontaktzone ableiten.
- Innen- oder Außenbereich, Feuchtigkeit und Sichtbedingungen berücksichtigen.
- Untergrund, Leitungen, Randabstände und geeignete Verankerung prüfen lassen.
- Produktangaben, Lieferumfang, Montageaufwand und Prüfkonzept vergleichen.
Erst wenn alle sieben Angaben vorliegen, lassen sich Varianten sinnvoll vergleichen. Eine reine Preis- oder Größenentscheidung blendet häufig den Untergrund und die tatsächlich mögliche Anfahrrichtung aus.
Wichtige Auswahl- und Montagekriterien
- Anfahrrichtung: Der Schutz muss dort wirken, wo ein realistischer Kontakt entstehen kann.
- Abmessungen: Höhe, Breite und Abstand werden am Objekt und am Verkehrsraum gemessen.
- Untergrund: Bodenaufbau, Randabstände, Leitungen und Befestigungsmittel müssen zusammenpassen.
- Sichtbarkeit: Warnfarben helfen nur, wenn sie nicht verdeckt, verschmutzt oder schlecht beleuchtet sind.
- Betriebsablauf: Türen, Wartungszugänge, Fluchtwege und Materialfluss bleiben frei.
- Kontrolle: Zuständigkeit und Reaktion auf Verformung, lockere Anker oder Bodenschäden werden vorab festgelegt.
Praxisbeispiel für den Bereich Versorgungstechnik
Bei einer Begehung wird nicht nur das zu schützende Objekt vermessen. Das Team beobachtet mehrere reale Fahrbewegungen, markiert die engste Schleppkurve und prüft, ob abgestellte Ware die Sicht verändert. Anschließend werden Schutzbreite und Position so gewählt, dass die Gefahrenstelle klar abgegrenzt bleibt und der vorgesehene Arbeitsablauf weiterhin möglich ist.
Nach der Montage werden Fotos, Produktzuordnung, Befestigungsart und Verantwortlichkeit im Prüf- oder Instandhaltungsplan hinterlegt. Neben dem Schutzprofil werden verdeckte Bauteilseiten, Bodenplatten, Dübelstellen und mögliche Folgeschäden am geschützten Objekt kontrolliert. So wird aus einer einmaligen Anschaffung ein dauerhaft betreuter Bestandteil des Schutzkonzepts.
Typische Fehler, die Sie vermeiden sollten
- Schutzprodukt ohne Maßaufnahme oder Betrachtung der Fahrkurve bestellen.
- In unbekannten Untergrund bohren oder Bodenleitungen nicht klären.
- Schutz so platzieren, dass Lauf-, Flucht- oder Wartungswege verengt werden.
- Verformte Bauteile nur optisch richten und ohne fachliche Bewertung weiterverwenden.
- Warnmarkierungen durch Paletten, Müllbehälter oder temporäre Ware verdecken.
- Montage dokumentieren, aber spätere Kontrollen und Verantwortliche offenlassen.
Häufige Fragen
Welche Angaben werden vor der Auswahl benötigt?
Mindestens Gefahrenstelle, schwerstes regelmäßig eingesetztes Fahrzeug, verfügbare Abstände, Untergrund, Innen- oder Außenbereich und gewünschte Schutzbreite sollten dokumentiert werden.
Kann ein Rammschutz jede Kollision schadlos aufnehmen?
Nein. Schutzprodukte können Risiken und mögliche Schadenfolgen reduzieren, sind aber keine Garantie gegen Beschädigungen. Eignung, Belastbarkeit, Befestigung und erforderliche Abstände müssen für den konkreten Einsatz bewertet werden.
Wann muss der Bereich nach einer Kollision gesperrt werden?
Wenn Verformungen, lockere Befestigungen, Risse, Schäden am geschützten Objekt oder Zweifel an der sicheren Nutzung bestehen, sollte der Bereich gesichert und fachkundig bewertet werden. Betriebliche Vorgaben und die Gefährdungsbeurteilung sind dabei maßgeblich.
Passende Schutzlösung für Ihr Projekt prüfen.

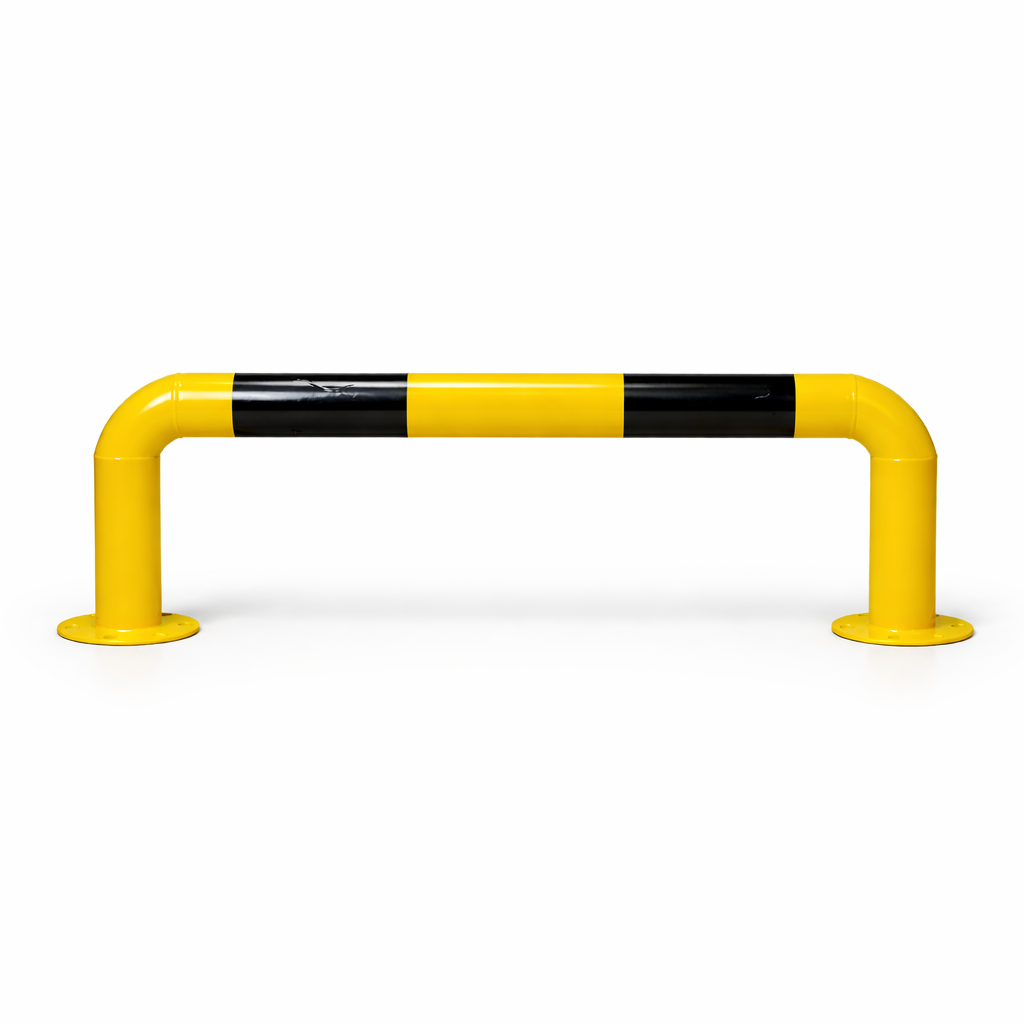

XL-Rammschutzbügel 100 × 100 cm bei Lagerschutz.com ansehen
Hinweis: Allgemeine Planungshilfe, keine individuelle Sicherheits-, Statik- oder Montagefreigabe. Maßgeblich sind die Gefährdungsbeurteilung, die Angaben des Regal- und Schutzproduktherstellers, der konkrete Untergrund sowie die fachkundige Prüfung vor Ort. Quellen: DGUV Information 208-061 · ASR A1.8 Verkehrswege · § 3 BetrSichV
